Planos de modelismo marino

Los planos que aquí encontrareis son todos de libre acceso.

Algunos estarán comprimidos y otros no, al igual que el tipo de formato que los soporta siendo de lo más habitual, por tanto precisareis de los programas necesarios para visualizarlos.
No dude en ponerse en contacto conmigo a través de mi correo electrónico Barcos y Velas para solicitar planos,o hacer comentarios si observa algún tipo de problema.

Visite los modelos expuestos en Modelismo naval, lugar de encuentro de maestros modelistas



Planos de "Mi BUSSI"
FORMAS* PERFIL* CUADERNAS* PLANTA



Planos de "Mi Barca" realizados con Free!Shipl

Plano de formas

Perfil

Secciones

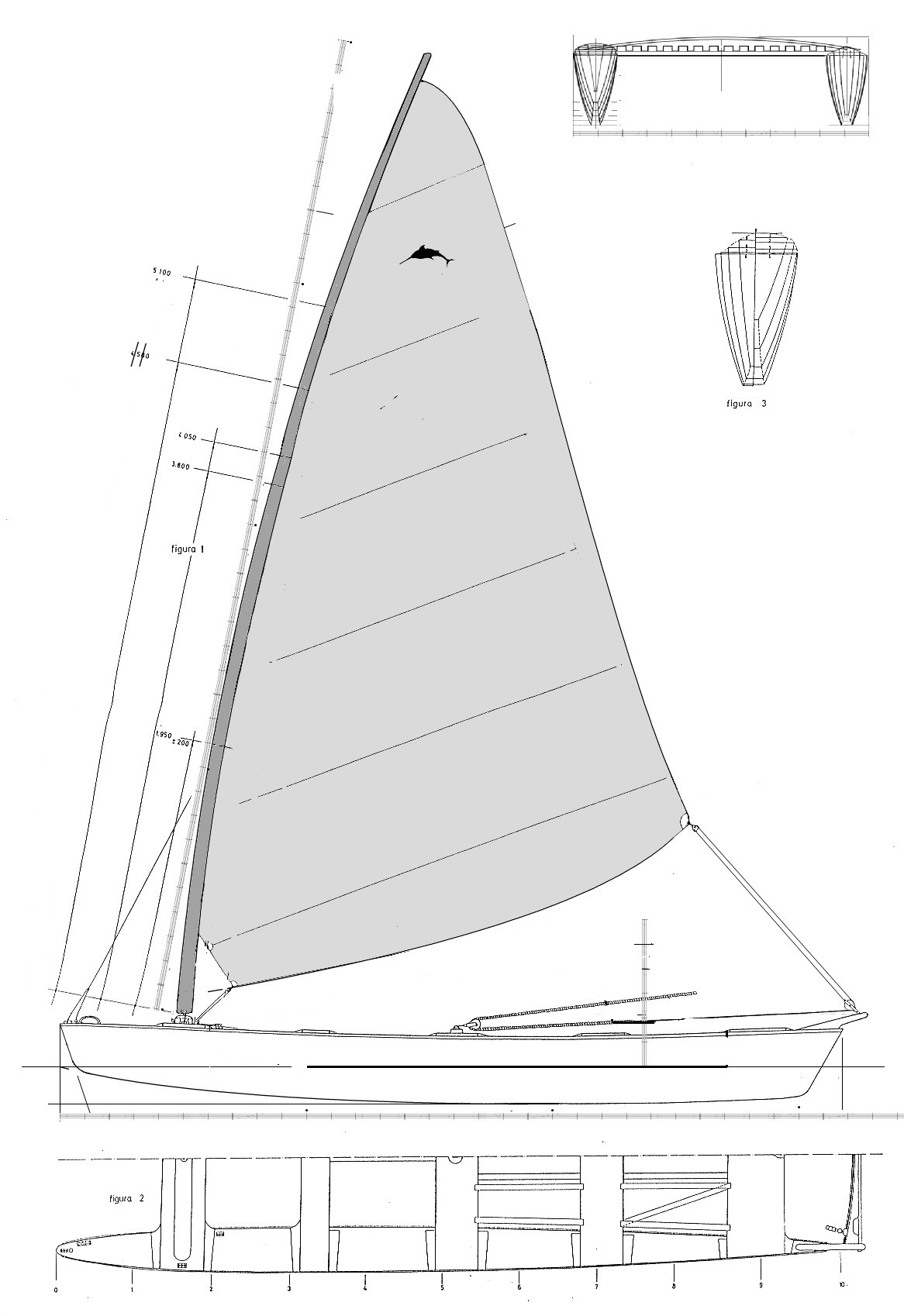

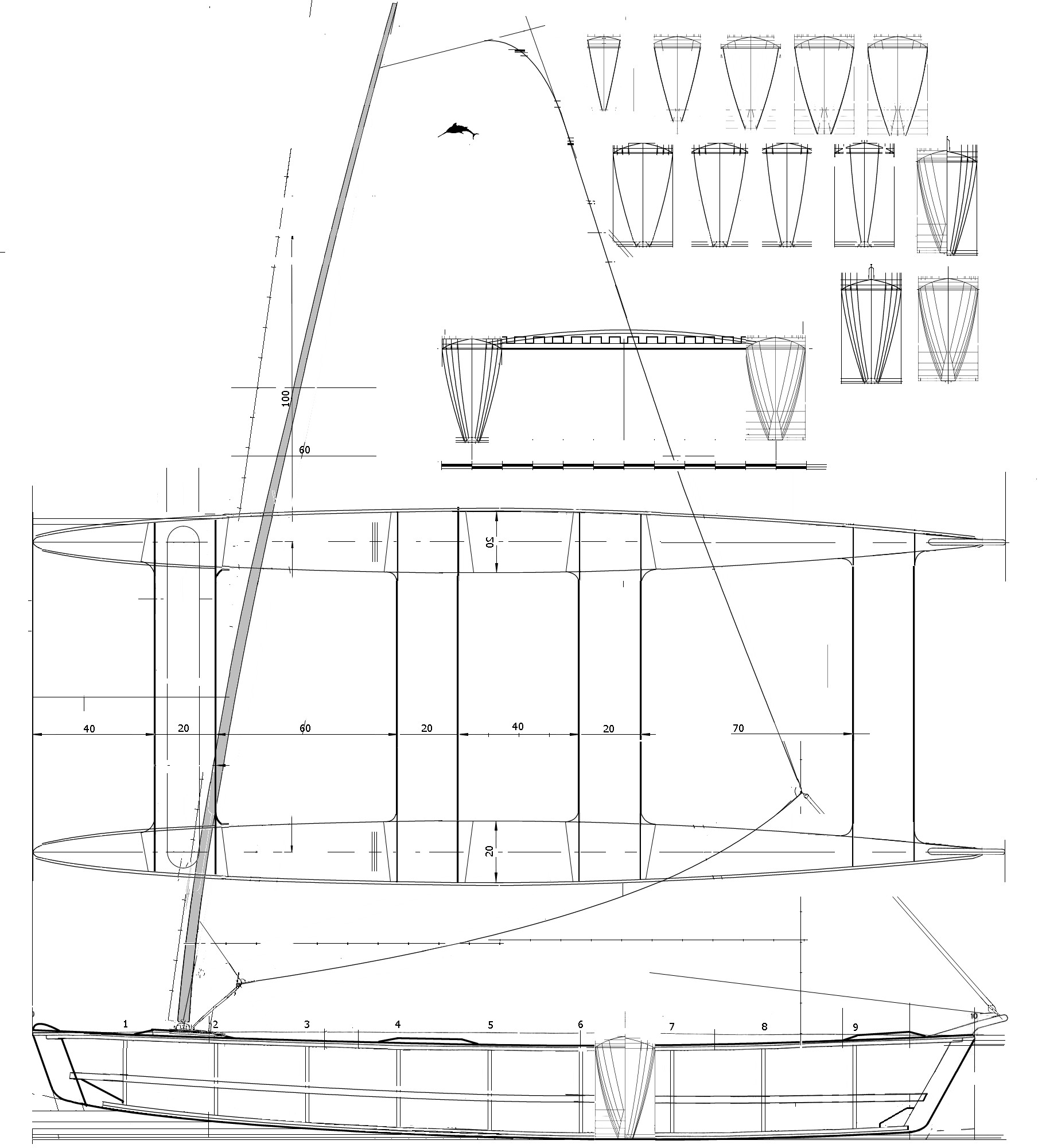

Planos de "Mi Patin_310" realizados con PerfetPaint
un programa magnífico de pixelado y diseño de computadoras Amiga

General

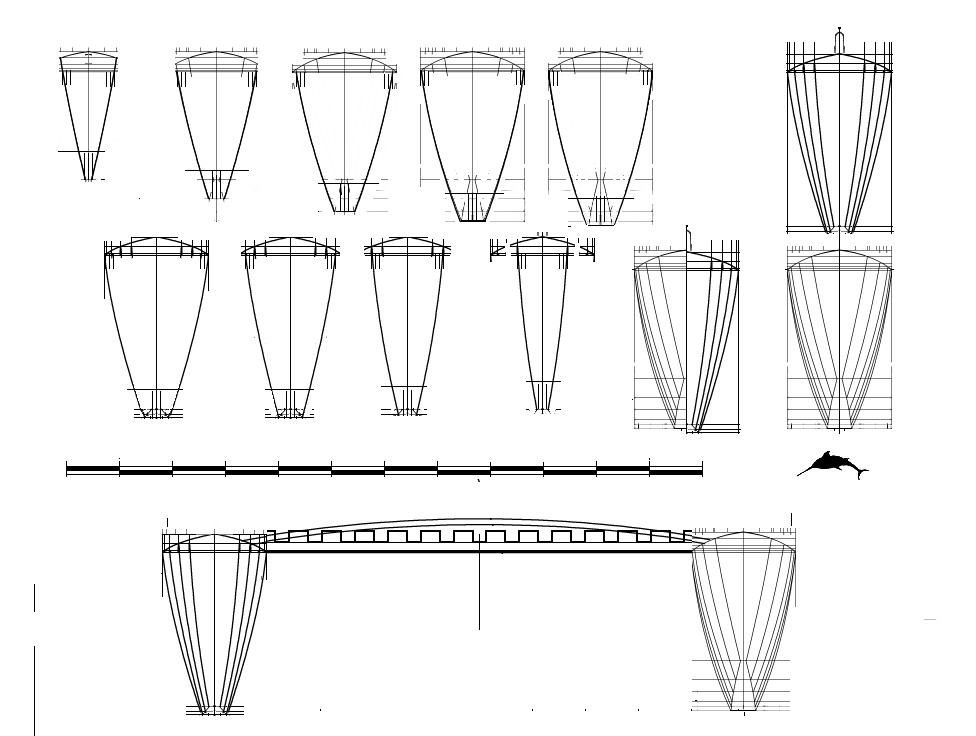

Formas

Medidas del aparejo



Planos del " Patin de los hermanos Monge" según los originales realizados por ellos mismos.

Medidas del aparejo

Perfil y secciones

Secciones 2

Dimensionado Vela

Pez espada



Planos de un " Yate clásico"
diseño según mis propios criterios realizado con Free!Shipl

Plano general

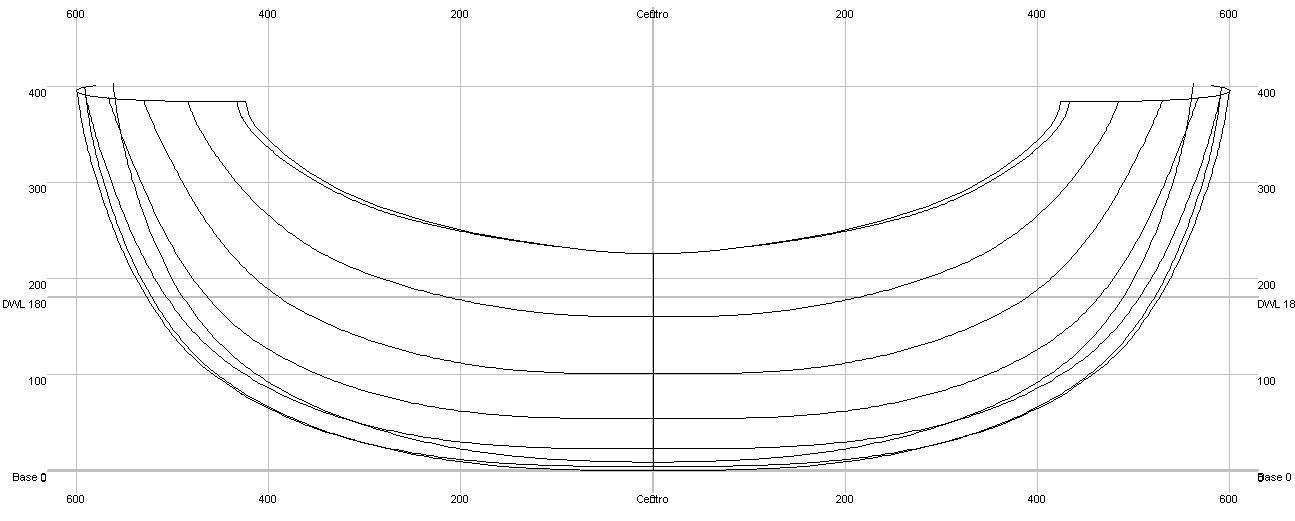

Secciones popa

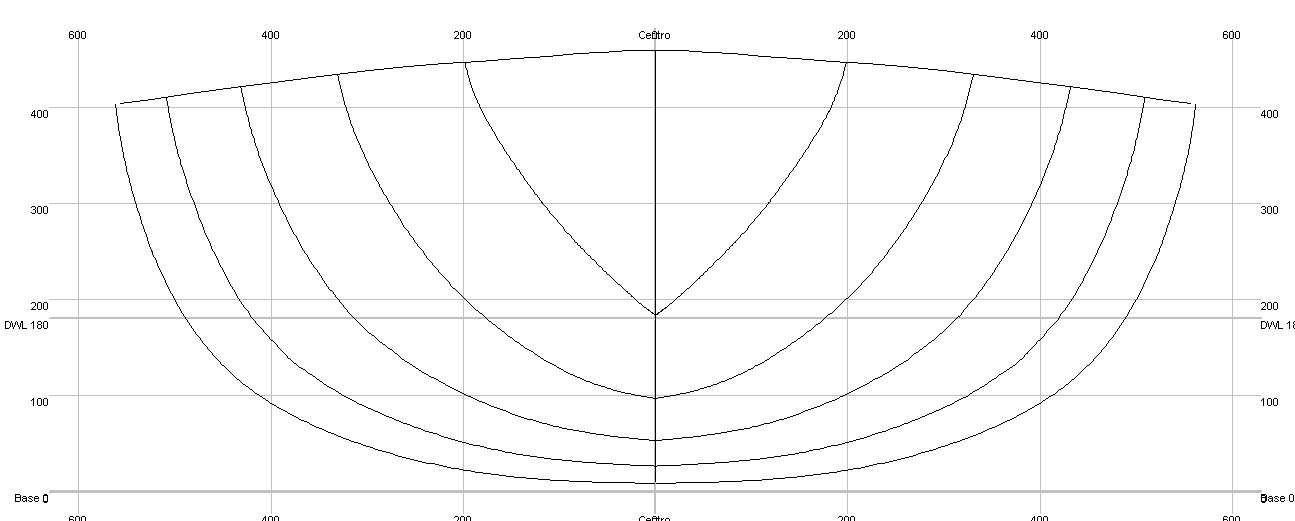

Secciones proa



Barca almejera realizada por Alfonso del Valle
Originales en formato .zip

Vista por estribor

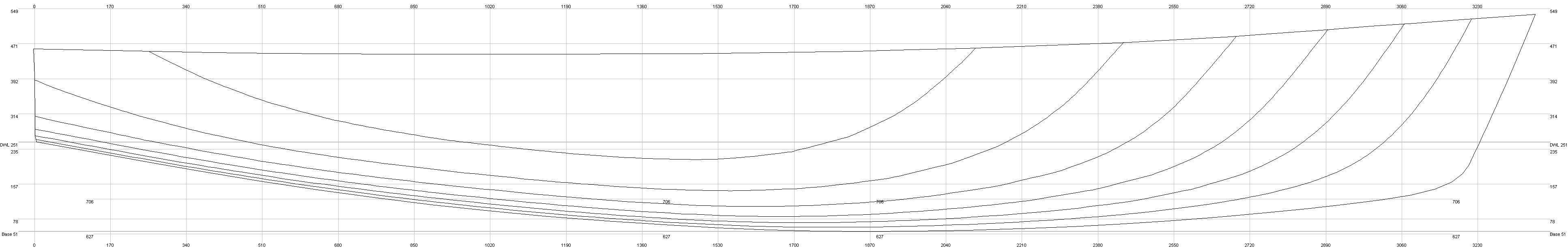

Perfil

Planta

Caja de formas

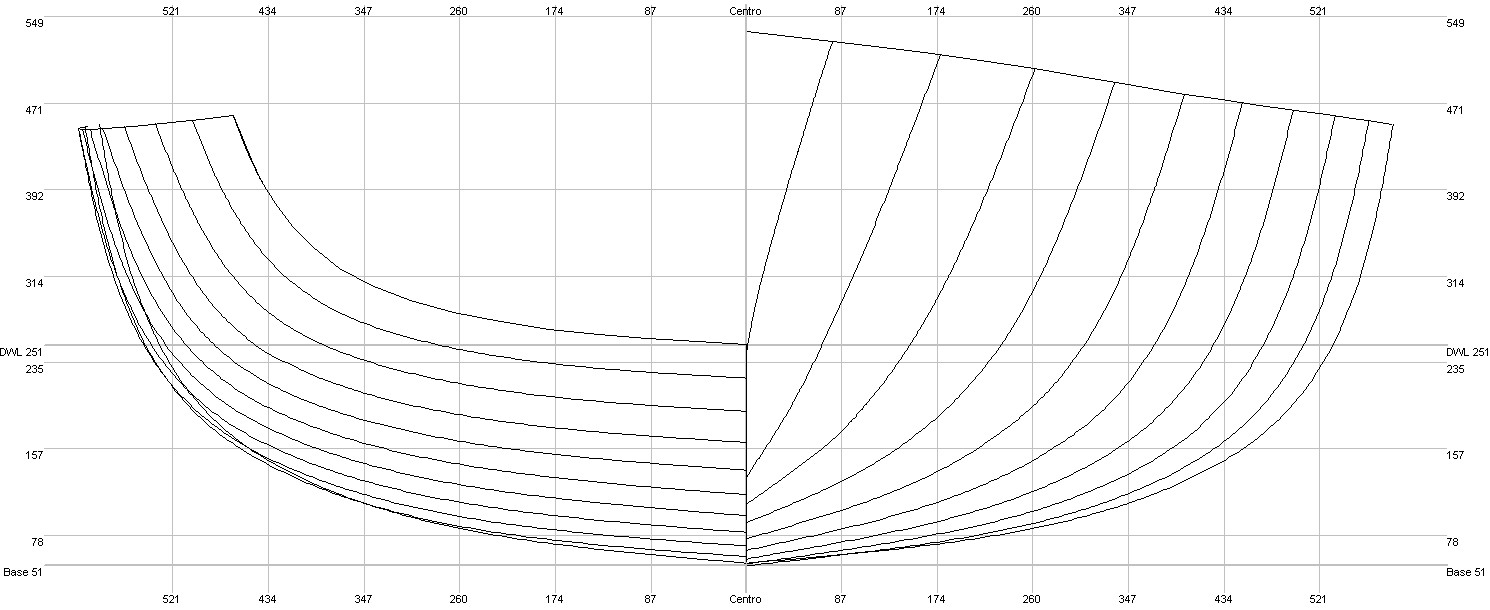

Proa y Popa

Dibujo general

Secciones


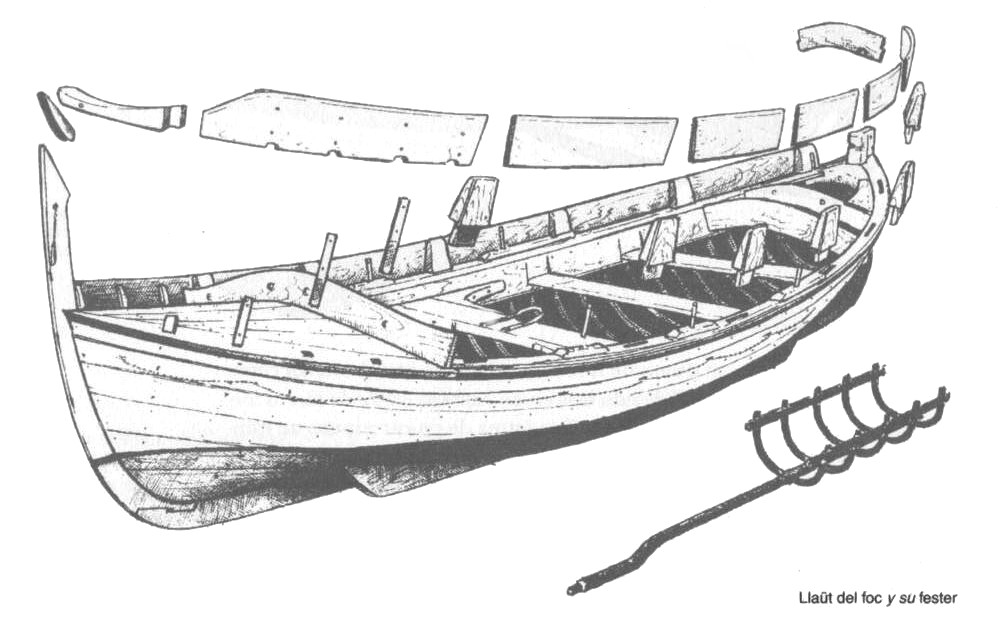

Barca de pesca tipica del litoral catalán,
en concreto he personalizado a los típicos "bous" de Badalona.
Los planos los he realizado con Free!Shipl
adaptando las formas del casco a las que existian en esta comarca
Vista general

Caja de formas

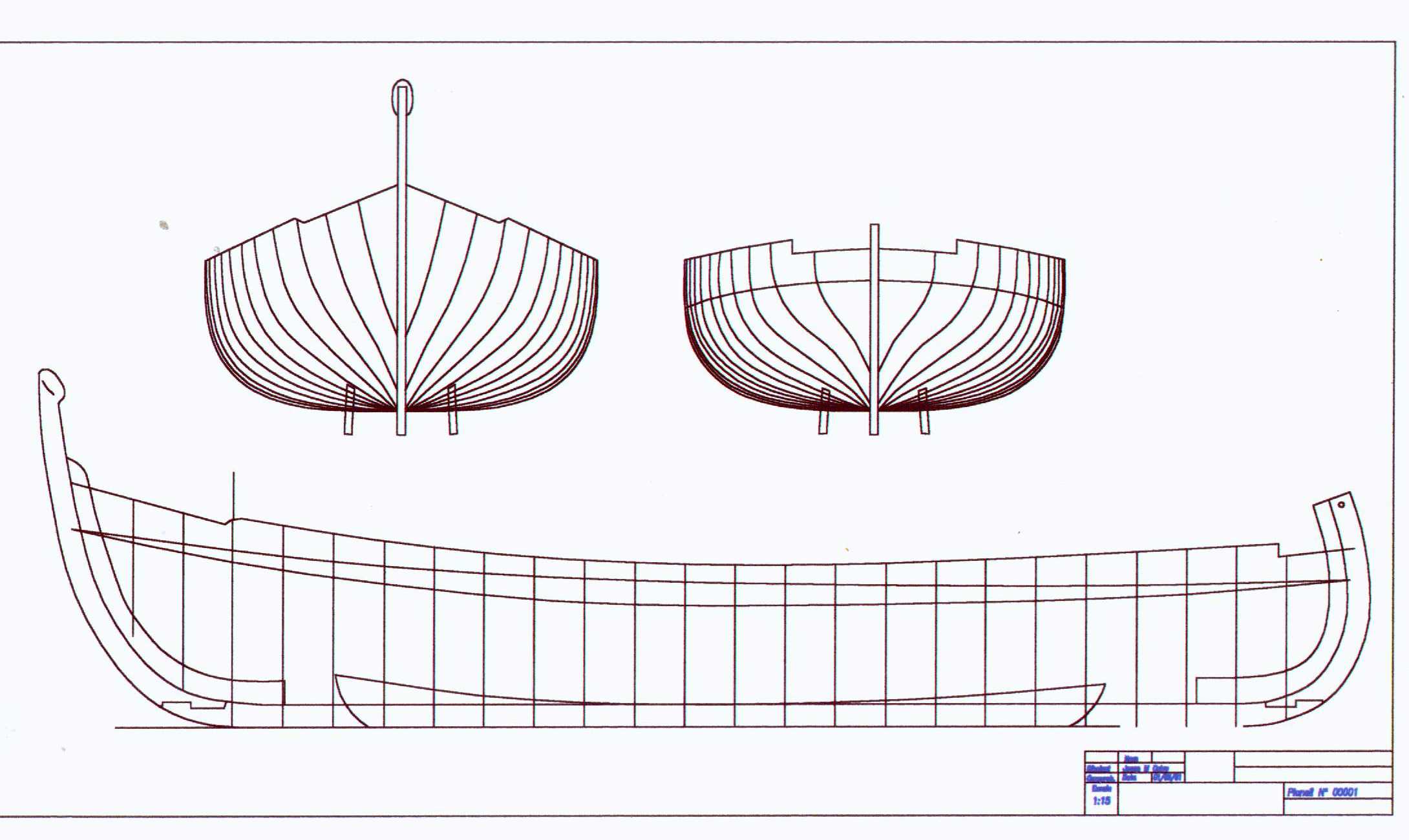

Caja generica

Perspectiva

Nomenclator Badaloni

Nomenclator Sañez Reguart

Nomenclator2
Bajese los ficheros realizados con
Free!Ship de un Bou Badaloni de 9,8 metros.
También el modelo de "la Francisca".
Ambos le permitiránextraer
los planos gráficos de las tres vistas,
incluso en DXF para CAD.


Planos del Caro d´Art "San Juan" Free!Shipl
Solicite los planos por mail en formato .pdf

Gussi, Barca de pesca del litoral barcelonés.
Tambien llamadas Bussi o bote. Free!Shipl
Solicite los planos por mail en formato .pdf
